Для большинства квартир и домов с относительно стабильной сетью достаточно реле контроля напряжения: оно отключает питание при выходе напряжения за заданный диапазон и снова включает его с задержкой. Стабилизатор нужен там, где напряжение постоянно низкое или завышенное и техника должна работать без отключений. Если сеть аварийная и напряжение «гуляет» ежедневно, разумнее комбинировать реле и стабилизатор, а не выбирать что-то одно.
Чем опасны скачки напряжения и какие приборы страдают первыми
Под скачком напряжения обычно понимают кратковременное превышение или просадку относительно номинальных 230 В в однофазной сети. Причины бывают разными: обрыв нуля в питающей линии, перекос фаз в трёхфазной сети, грозовые явления, сварочные работы у соседей, износ сетей и коммутационные процессы. Опасны оба направления: и перенапряжение, и длительное пониженное напряжение.
Первыми страдают приборы с импульсными блоками питания и электроникой: компьютеры, телевизоры, роутеры, зарядки, платы управления стиральных машин и газовых котлов. Компрессоры холодильников и насосов чувствительны к пониженному напряжению: двигатель перегревается, пусковой ток растёт, ресурс сокращается. При перенапряжении чаще всего выгорают блоки питания и варисторы, а при длительном перенапряжении возможен и пожар.
Важно различать кратковременный импульс и длительное отклонение. Импульс может длиться миллисекунды, но обладать высокой энергией. Длительное отклонение действует минутами и часами: техника либо работает на пределе, либо отключается встроенной защитой. Автоматический выключатель защищает от перегрузки и короткого замыкания, УЗО — от утечки тока, дифавтомат совмещает обе функции. Ни одно из этих устройств не реагирует на повышение напряжения до 300–400 В, поэтому от скачков они не спасают.
Стоимость ремонта платы котла или замены холодильника обычно выше цены реле контроля напряжения. Это не точная статистика, а ориентир для решения: защита окупается уже при одном инциденте.
Реле контроля напряжения: принцип работы и когда его достаточно
Реле контроля напряжения измеряет напряжение в контролируемой точке и размыкает контакты, если оно выходит за настроенные границы. После возврата в допустимый диапазон устройство выдерживает паузу и включает нагрузку. Это ключевое отличие от стабилизатора: реле не выравнивает напряжение, а только отключает питание.
Настраиваемые параметры
- Верхний порог срабатывания — типично в районе 250–265 В, точное значение задаётся под конкретную сеть.
- Нижний порог — обычно около 170–190 В, чтобы техника не работала на опасной просадке.
- Время возврата — пауза перед повторным включением, часто 10–600 секунд.
- Задержка включения после отключения — критична для компрессоров холодильников и насосов: давление в системе должно успеть выровняться.
Реле выпускают однофазные и трёхфазные, в исполнении на DIN-рейку, в розеточном варианте и в виде модулей для щита. Однофазное реле ставят на вводе квартиры или на отдельной линии. Трёхфазное контролирует все фазы и отключает нагрузку при аварии на любой из них, что важно для оборудования с трёхфазным питанием.
Ограничение простое: если напряжение в сети постоянно ниже нормы, реле будет отключать дом снова и снова. В такой ситуации оно не решает задачу, а лишь фиксирует проблему.
Стабилизатор напряжения: виды, плюсы и минусы
Стабилизатор поддерживает напряжение на выходе в заданном диапазоне, пока входное остаётся в пределах его рабочего диапазона. Это позволяет технике работать при просадках и повышениях, не отключаясь.
| Тип | Точность и скорость | Особенности |
|---|---|---|
| Релейный | Ступенчатая, высокая скорость | Доступная цена, слышны щелчки, ступени переключения |
| Электромеханический (сервоприводный) | Плавная, невысокая скорость | Точная стабилизация, есть износ щёток, возможен шум |
| Электронный (симисторный/тиристорный) | Ступенчатая, высокая скорость | Без движущихся частей, тише, дороже релейного |
| Инверторный | Высокая точность и скорость | Широкий диапазон, минимальные искажения, высокая цена |
Плюсы стабилизатора: техника работает при отклонениях, нет постоянных отключений, часть моделей дополнительно фильтрует помехи. Минусы: цена, габариты, нагрев, шум вентиляторов, необходимость запаса по мощности и места с вентиляцией. Стабилизатор оправдан при хронически нестабильной сети, для дорогой техники и газового котла, которому нельзя оставаться без питания зимой.
Стабилизатор или реле напряжения: сравнение по задачам и бюджету
Выбор зависит не от моды, а от характера сети и ценности техники. Реле дешевле, компактнее и защищает от аварийных скачков, но не даёт работать при просадках. Стабилизатор дороже и сложнее, зато поддерживает питание в неблагоприятных условиях.
- Редкие аварии, в остальное время напряжение близко к норме — достаточно реле контроля напряжения.
- Постоянные отклонения, техника отключается или работает нестабильно — нужен стабилизатор.
- Дорогой котёл, холодильник, сервер — разумна комбинация: реле на вводе плюс стабилизатор или ИБП на отдельной линии.
- Компьютер и бытовая электроника — часто достаточно качественного ИБП и реле на вводе.
Комбинировать устройства можно и нужно: реле отключает дом при аварийном скачке, стабилизатор выравнивает напряжение в рабочем диапазоне, ИБП поддерживает котёл при кратковременных пропаданиях. Порядок включения и согласование устройств лучше поручить электрику.
Как выбрать реле контроля напряжения для дома: пошаговый алгоритм
- Определите количество фаз и схему сети: однофазный ввод или три фазы, какая нагрузка распределена по линиям.
- Посчитайте суммарную мощность нагрузки и номинальный ток. Для однофазной сети ток приблизительно равен мощности, делённой на 230 В. Реле должно выдерживать этот ток с запасом.
- Выберите диапазон уставок и возможность их настройки под вашу сеть, а не фиксированные значения.
- Учтите место монтажа: DIN-рейка в щите, розеточное исполнение или отдельный модуль. Проверьте наличие места и удобство доступа.
- Проверьте совместимость с существующим автоматом и УЗО: номинал автомата не увеличивают ради реле, а согласуют с сечением проводника и нагрузкой.
Перед покупкой уточните у продавца или электрика: какой ток коммутации у реле, есть ли регулировка задержки, как оно ведёт себя при обрыве нуля, подходит ли для трёхфазной сети и есть ли гарантия. Окончательный выбор номиналов и схемы выполняют расчётом по нагрузке, сечению и условиям прокладки, а не по бытовому шаблону.
Как выбрать стабилизатор напряжения: мощность, тип и запас
Мощность стабилизатора считают по полной мощности нагрузки с учётом пусковых токов. Холодильник, насос и котёл при запуске потребляют больше номинала, поэтому запас 1,3–1,5 от расчётной мощности — распространённая практика, но точное значение зависит от конкретных приборов. Для трёхфазной нагрузки нужен трёхфазный стабилизатор, иначе часть оборудования останется без защиты.
Тип выбирают по качеству сети и чувствительности техники: для грубых, но редких отклонений подойдёт релейный, для точной техники — электронный или инверторный. Место установки должно хорошо вентилироваться, а уровень шума — соответствовать жилой зоне. Защита от перегрева и корректная работа вентиляторов продлевают срок службы устройства.
Схемы подключения и типичные ошибки при монтаже защиты
Реле обычно ставят на вводе после автомата, чтобы отключать всю нагрузку дома. Стабилизатор включают в линию, которую он защищает, а реле может стоять до или после него в зависимости от задачи. Нельзя ставить реле после ИБП: оно будет контролировать уже стабилизированное напряжение и не увидит аварию в сети. Котёл часто защищают отдельной линией с реле и ИБП.
- Неверный номинал автомата: его не увеличивают ради мощного реле, а согласуют с проводкой и нагрузкой.
- Отсутствие задержки включения: компрессор получает питание под давлением и выходит из строя.
- Подключение мощной нагрузки к слабому реле: контакты греются и подгорают.
- Отсутствие заземления и согласования с существующим щитом.

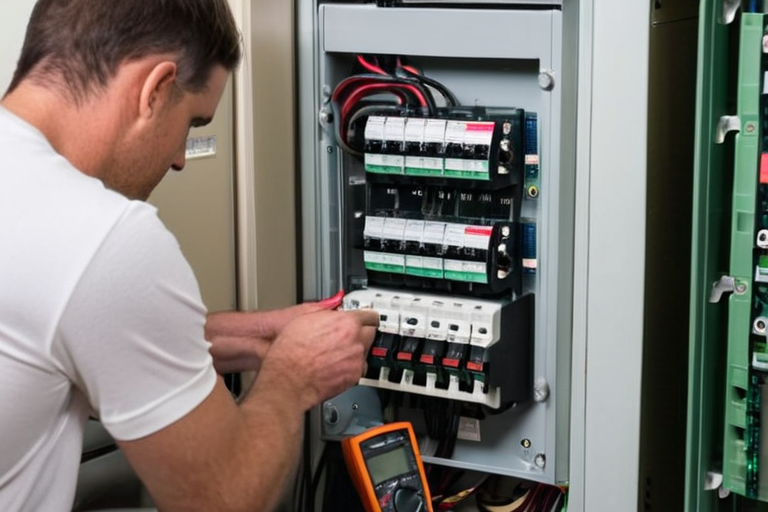

Работы в щите, выбор кабеля, автомата и защит — задача квалифицированного электрика. Самостоятельно можно определить проблему, собрать данные о нагрузке и вызвать специалиста. Соблюдение ПУЭ и требований проекта обязательно.
Нужно ли реле напряжения, если стоит стабилизатор?
Да, если стабилизатор не рассчитан на аварийные скачки за пределами своего диапазона. Реле отключит питание при опасном напряжении и защитит и технику, и сам стабилизатор.
Можно ли поставить реле напряжения самостоятельно?
Замена розеточного реле или установка модуля в щите требует навыков и соблюдения правил электробезопасности. Работы под напряжением и в щите лучше доверить электрику.
Защитит ли автоматический выключатель от скачков напряжения?
Нет. Автоматический выключатель реагирует на перегрузку и короткое замыкание, УЗО — на утечку, дифавтомат совмещает эти функции. От повышения напряжения они не защищают.
