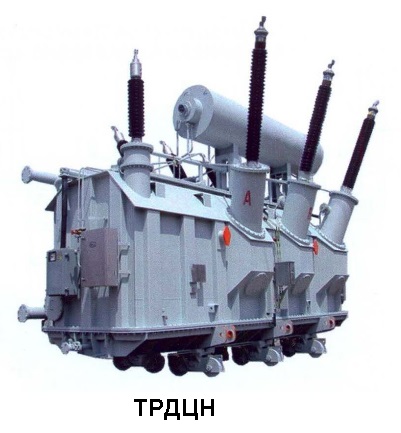

Трансформаторы ТДН, ТРДН, ТДНС, ТРДНС, ТРДЦН

Трансформаторы ТРДН, ТДН трехфазные, двухобмоточные, с естественной циркуляцией масла и принудительным обдувом воздуха, с регулированием напряжения под нагрузкой (РПН), предназначены для преобразования переменного тока напряжением 110 кВ в энергию напряжения (6; 10 кВ) и поддержания заданного уровня напряжения в распределительных сетях в районах, отдаленных от промышленных зон, и для работы в электрических сетях общего назначения.

Силовые трансформаторы ТРДН, ТДН изготавливаются для стран с умеренным климатом с перепадом температур от минус 45 до плюс 40°С. Трансформаторы ТРДЦН, ТДН изготавливаются в климатическом исполнении У1. Магнитопровод трехстержневой плоскошихтованный, изготовлен из высококачественной электротехнической стали. Охлаждение обеспечивается малообъемными радиаторами из овальных труб. Трансформаторы силовые до 110 кВ ТРДН, ТДН обеспечивают надежное электроснабжение в течение всего срока эксплуатации.

Расшифровка ТДН, ТРДН, ТДНС, ТРДНС, ТРДЦН

ТРДНС-Х/35-У1:
Т — трансформатор;
Р — расщепленная обмотка НН;
Д – естественная циркуляция масла и принудительная циркуляциия воздуха (ДЦ — с принудительной циркуляцией масла и воздуха);
Н – регулированием напряжения под нагрузкой (РПН);
С — для использования в электрических сетях собственных нужд электростанции;
Х – номинальная мощность, кВ*А. ;
35 – класс напряжения, кВ;
У1 – климатическое исполнение и категория размещения по ГОСТ 15150;

Устройство трансформатора ТДН

• 1. Расширитель;
• 2. Ввод нейтрали ВН;
• 3. Ввод ВН;
• 4. Ввод НН;
• 5. Труба для отвода газа из установок трансформаторов тока;
• 7. Скоба для стропления при подъеме трансформатора;
• 8. Дно (нижняя часть бака);
• 9. Табличка трансформатора;
• 10. Термометр манометрический (сигнализирующий);
• 12. Бак трансформатора;
• 13. Затвор поворотный дисковый DN 80 для слива масла из бака;
• 15. Пробка для слива остатков масла из бака;
• 18. Клапан предохранительный;
• 19. Кран для взятия пробы масла;
• 21. Люк для осмотра устройства РПН;
• 25. Лестницы;
• 33. Вентиль DN 25 для долива масла в расширитель устройства РПН;
• 35. Реле защитное устройства РПН.

Трансформатор включает в себя следующие составные части: остов, обмотки, изоляцию главную, отводы, устройство регулирования напряжения, бак, систему охлаждения, защитные устройства, вводы. Остов трансформатора состоит из вертикальных стержней, перекрытых вверху и внизу ярмами, образующих замкнутую трехфазную магнитную цепь. Шихтовка пластин магнитной системы производится по схеме с полным косым стыком на крайних стержнях и комбинированным — на среднем стержне. Стяжка стержней производится при помощи прессующих пластин и неразъемных бандажей из стеклоленты, ярм — ярмовыми балками и металлическими полубандажами. Обмотки цилиндрические, выполнены из провода прямоугольного сечения марки АПБ и расположены концентрически на стержне остова в следующем порядке, считая от стержня: НН, ВН, РО.

Характеристики трансформатора ТДНС, ТРДНС

Технические характеристики трансформатора силового ТДН, ТРДН, ТРДЦН:

Габариты длина х ширина х высота, мм установочная транспортная

РПН в нейтрали ВН =16%,
