Щит управления котлами газовой котельной в комплекте со шкафом управления тепловым пунктом ЩУК и ШУ ИТП

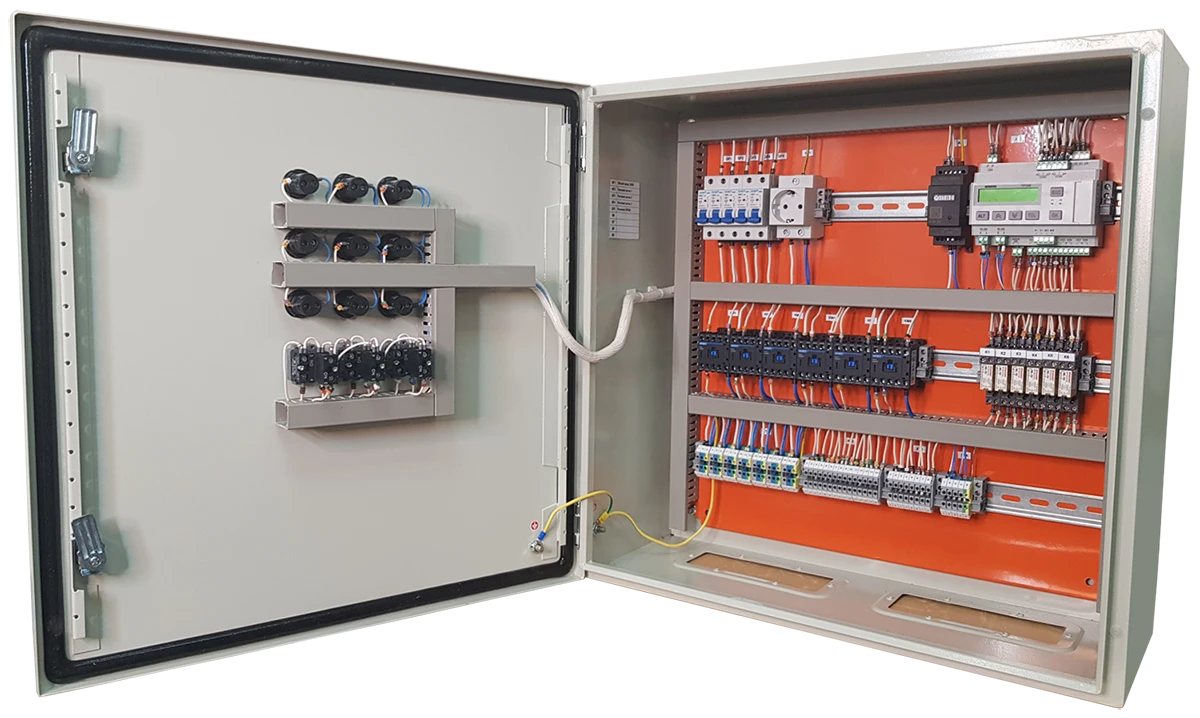

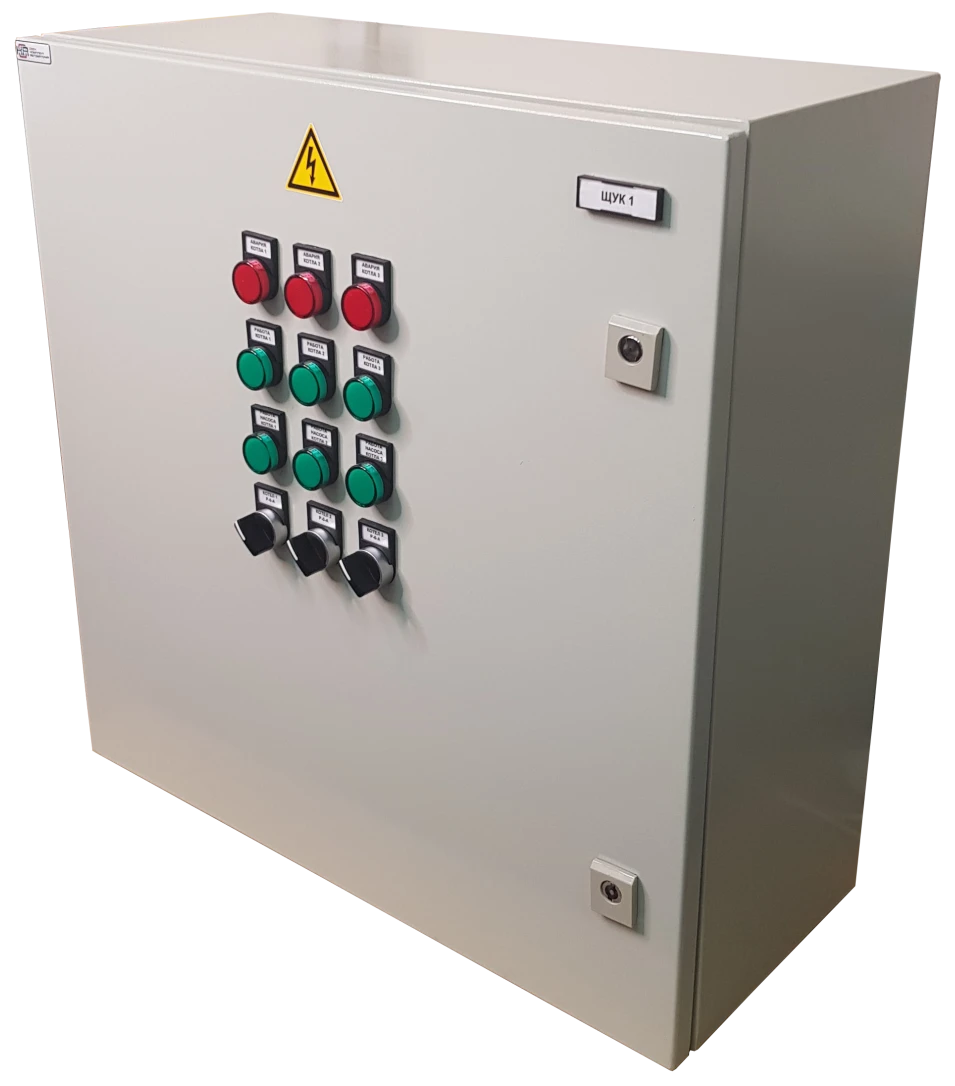

Щит управления котлами (ЩУК) для газовой котельной с комплектным Шкафом управления индивидуальным тепловым пунктом (ШУ ИТП). Назначение ЩУК Щит управления котлами служит для управления насосами и тремя водогрейными газовыми котлами в каскадном режиме.
Логика работы предотвращает эксплуатацию оборудования при превышении заданных пороговых значений температуры и давления. Управление и контроль состояния оборудования, аварийных ситуаций осуществляется программируемым реле ПР200. Алгоритм работы (согласовывается при заказе).

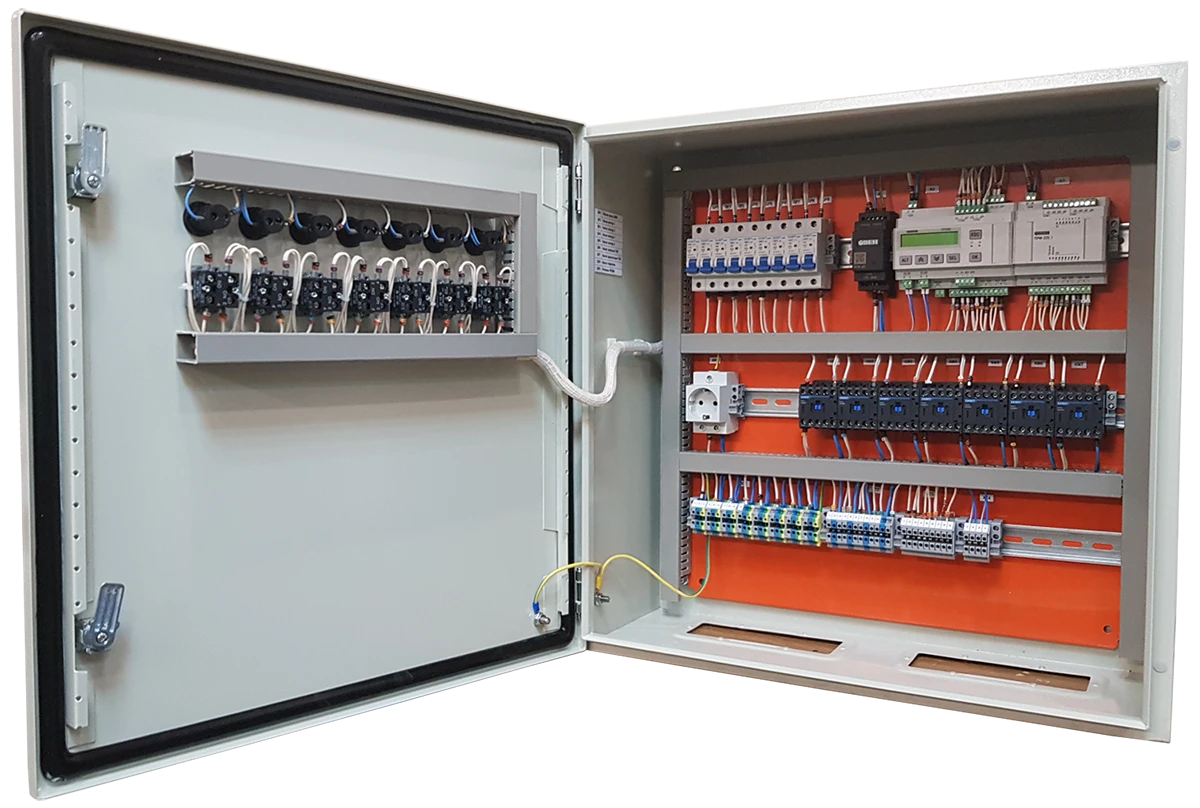

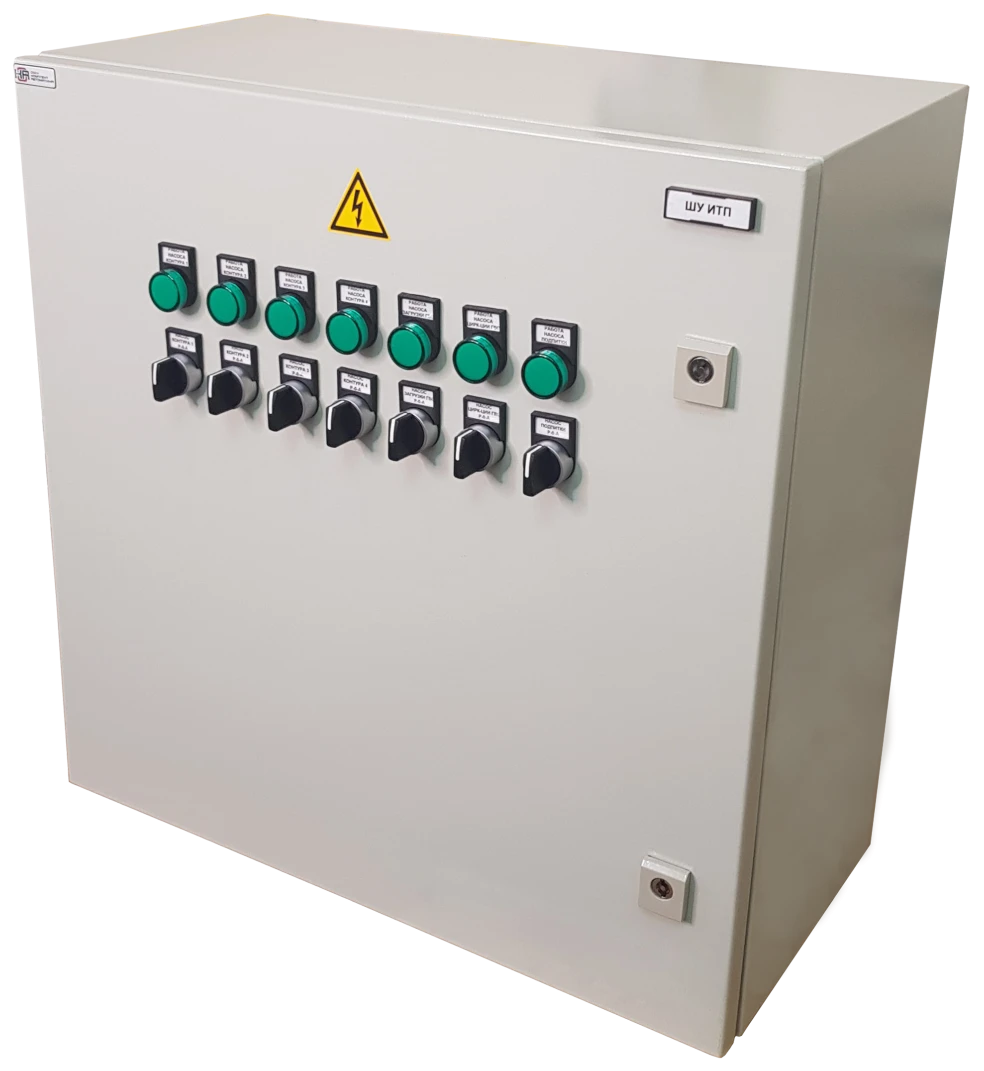

Котлы запускаются и останавливаются автоматически в зависимости от погодных условий и температурных уставок контуров отопления и ГВС. Шкаф управления индивидуальным тепловым пунктом ШУ ИТП служит для поддержания заданных температурных режимов контуров отопления и ГВС. Выполняет управление и контроль работы насосов.
Предоставляет температурные данные для ЩУК.
Выполняет управление насосами контуров отопления и ГВС.
Выполняет независимое управление контурами отопления и ГВС.
Логика работы предотвращает эксплуатацию оборудования при превышении заданных пороговых значений температуры и давления.
Управление и контроль состояния оборудования, аварийных ситуаций осуществляется программируемым реле ПР200. Алгоритм работы (согласовывается при заказе). Функции ЩУК:

• Контроль и поддержание температурного режима в котловом контуре для обеспечения теплоносителем контуров отопления и ГВС;
• Управление котлами в ручном режиме;
• Управление котлами в автоматическом режиме;
• Управление системой подпитки;
• Контроль уровня воды в ёмкости для подпитки;
• Управление насосами рециркуляции;
• Обеспечение информационного обмена с щитом управления отоплением и ГВС;
• Управление работой на лицевой панели Щита переключателями;
• Реализация защиты электродвигателя:
  • от короткого замыкания;
  • от тепловой перегрузки по току;
  • от «сухого хода».
• Автоматическое отключение оборудования по наличию сигнала от газоанализаторов «СО» и «СН4»;
• Автоматическое выключение насосов по сигналам аварий превышения/снижения давления;
• Индикация «Работа» и «Авария» в работе каждого из котлов.

• Контроль и поддержание температурного режима в контурах отопления и ГВС;
• Управление контурами в ручном режиме;
• Управление контурами в автоматическом режиме;
• Индивидуальный контроль и управление температурным режимом в каждом контуре;
• Управление насосами рециркуляции;
• Обеспечение информационного обмена с щитом управления котлами ЩУК;
• Управление работой на лицевой панели шкафа переключателями;
• Реализация защиты электродвигателя:
  • от короткого замыкания;
  • от тепловой перегрузки по току;
  • от «сухого хода».



  Обсуждается в ходе составления проекта

  Гарантийный срок эксплуатации-12 месяцев.

  Напряжение питания	220В ± 10 %
  Номинальный ток	10 А
  Частота переменного тока	50 Гц
  Вид системы заземления	TN-C, TN-S или TN-C-S
  Максимальный угол открытия дверцы, град.	105
  Климатическое исполнение и категория размещения	УЗ
  Класс защиты замка на дверце по ГОСТ	5089-97 1
  Габаритные размеры	600х600х250мм
  Средний срок службы	5
  ЩУК имеет защиту от прямого и косвенного поражения электрическим током.
  По степени защиты от проникновения воды, пыли и посторонних твердых частиц корпус ЩУК в базовом варианте имеет исполнение IP54, по ГОСТ 14254.

  Напряжение питания	220В ± 10 %
  Номинальный ток	10 А
  Частота переменного тока	50 Гц
  Вид системы заземления	TN-C, TN-S или TN-C-S
  Максимальный угол открытия дверцы, град.	105
  Климатическое исполнение и категория размещения	УЗ
  Класс защиты замка на дверце по ГОСТ	5089-97 1
  Габаритные размеры	600х600х250мм
  Средний срок службы	5
  ШУ имеет защиту от прямого и косвенного поражения электрическим током.
  По степени защиты от проникновения воды, пыли и посторонних твердых частиц корпус ЩУК в базовом варианте имеет исполнение IP54, по ГОСТ 14254.

  Обсуждается в ходе составления проекта
