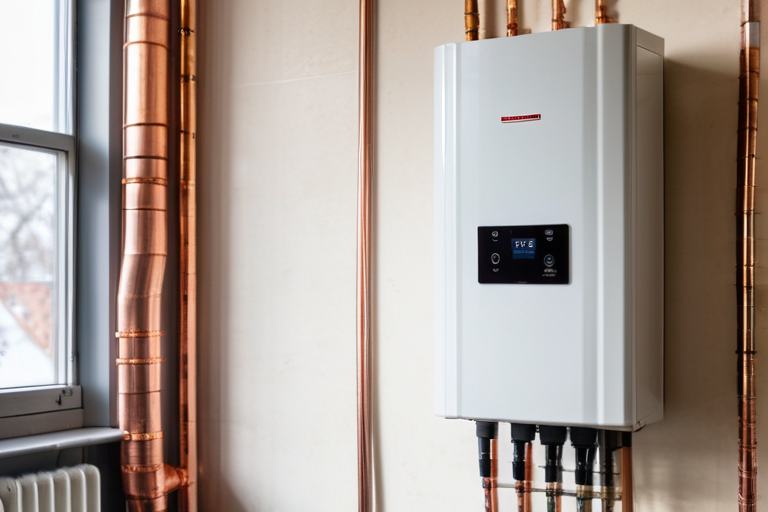

Подключение электрокотла в частном доме начинается с расчёта мощности и выбора защитной автоматики, а не с покупки первого попавшегося кабеля. Для однофазной сети 220 В обычно достаточно медного кабеля сечением 4–6 мм² и автомата на 25–32 А, для трёхфазной 380 В — 5-жильного кабеля 2,5–4 мм² на фазу и трёхполюсного автомата. Окончательные параметры определяет проект или квалифицированный электрик по нагрузке, длине линии и условиям прокладки. Заземление корпуса котла обязательно.
Основные требования и выбор схемы подключения
Электрокотёл — мощный потребитель, поэтому его питание выделяют отдельной линией от вводного щита. Согласно актуальной редакции ПУЭ (7-е издание с изменениями), для защиты человека от поражения током и пожара применяют автоматический выключатель, УЗО или дифавтомат. Автомат срабатывает при перегрузке и коротком замыкании, УЗО — при утечке тока на землю, дифавтомат совмещает обе функции. Для котла мощностью до 7 кВт включительно часто используют однофазную сеть 220 В, свыше 7–9 кВт экономичнее и надёжнее трёхфазное подключение 380 В.
Перед монтажом убедитесь, что выделенная мощность на дом позволяет добавить такую нагрузку. Если вводной автомат не рассчитан на суммарный ток, потребуется увеличение мощности в энергоснабжающей организации. Не пытайтесь решить это заменой вводного автомата на больший номинал без согласования — это опасно и незаконно.
Схема подключения электрокотла к сети 220 В
Однофазная схема проста: фазный провод (L) приходит на вход автомата, затем на котёл; нулевой рабочий (N) идёт напрямую или через УЗО; защитный проводник (PE) соединяется с корпусом котла и заземляющим контуром. Типовой порядок: вводной автомат → счётчик → УЗО (или дифавтомат) → автомат котла → клеммник котла. Для котла мощностью 6 кВт ток составляет около 27 А, поэтому медный кабель 4 мм² при открытой прокладке и 6 мм² при скрытой будет распространённым примером, но точный выбор делают по расчёту.
Нагревательные элементы (ТЭНы) в таких котлах обычно коммутируются встроенным термостатом или внешним пультом. Не подключайте котёл напрямую к розетке — только через отдельную линию с защитой.
Схема подключения электрокотла к сети 380 В
Трёхфазное подключение распределяет нагрузку по трём фазам, снижая ток в каждом проводнике. Кабель должен быть пятижильным: три фазы (L1, L2, L3), рабочий ноль (N) и защитное заземление (PE). Автоматический выключатель — трёхполюсный, УЗО — четырёхполюсное. Котлы на 380 В часто имеют встроенную защиту от перекоса фаз и требуют правильного чередования. Подключение должен выполнять электрик с допуском, так как ошибка в фазировке приводит к повреждению оборудования.
Мощность трёхфазного котла 9 кВт даёт ток около 14 А на фазу. Распространённый пример — медный кабель 2,5 мм² на фазу при открытой прокладке, но при большой длине линии или скрытой прокладке сечение увеличивают по расчёту падения напряжения и нагрева.
Кабель, автомат и УЗО: как подобрать защиту
Сечение кабеля определяют по длительно допустимому току с учётом материала жилы, способа прокладки и температуры. Автомат выбирают так, чтобы его номинал был не меньше рабочего тока котла, но не превышал допустимый ток кабеля. УЗО для электрокотла обычно ставят с номинальным отключающим дифференциальным током 30 мА (для защиты людей) или 100 мА (противопожарное). Если используют дифавтомат, он совмещает обе защиты.
Ниже приведена ориентировочная таблица для медного кабеля при открытой прокладке. Эти значения — пример, а не готовое решение: окончательный выбор делают по проекту.
| Мощность котла | Сеть | Ток, А | Сечение кабеля (пример) | Автомат, А | УЗО |
|---|---|---|---|---|---|
| 3 кВт | 220 В | ~14 | 2,5 мм² | 16 | 30 мА |
| 6 кВт | 220 В | ~27 | 4–6 мм² | 32 | 30 мА |
| 9 кВт | 380 В | ~14 на фазу | 2,5 мм² | 16 (3P) | 30 мА (4P) |
| 15 кВт | 380 В | ~23 на фазу | 4 мм² | 25 (3P) | 30 мА (4P) |
Не увеличивайте номинал автомата «чтобы не выбивало» — это признак неверного расчёта или неисправности. Защита должна соответствовать кабелю.
Заземление электрокотла и контур в частном доме
Заземление обязательно: при пробое изоляции на корпусе котла возникает опасный потенциал. В домах с системой TN-S или TN-C-S используется отдельный защитный проводник PE, идущий от щита. В старых домах с системой TN-C (где нет отдельного PE) требуется реконструкция ввода или устройство локального контура заземления с соблюдением норм. Сопротивление контура не должно превышать значений, указанных в ПУЭ для соответствующей системы, обычно не более 30 Ом для повторного заземления, но точные цифры зависят от проекта.
Для контура заземления в частном доме часто применяют модульно-штыревую систему или уголки, забитые в грунт на глубину ниже промерзания. Все соединения выполняют сваркой или специальными зажимами. Запрещено использовать в качестве заземлителя трубы отопления, водопровода или газовые трубы.
Пошаговый монтаж и первый пуск: чек-лист электрика
Работы проводит квалифицированный электрик с допуском. Если вы не имеете такого допуска, ограничьтесь подготовительными операциями без вскрытия щита и подключения к сети.
- Отключите вводной автомат, проверьте отсутствие напряжения на клеммах индикатором или мультиметром.
- Проложите кабель от щита до котла, закрепите его, установите автомат и УЗО (дифавтомат) в щите.
- Подключите котёл по схеме: фазы, ноль, заземление. Затяните клеммы с усилием, рекомендованным производителем.
- Заполните систему водой и удалите воздух через краны Маевского или автоматические воздухоотводчики.
- Подайте питание, проверьте ток по фазам токоизмерительными клещами, нагрев и отсутствие срабатывания УЗО.
- При срабатывании автомата или УЗО не отключайте защиту повторно — найдите причину: перегрузка, утечка, неисправность ТЭНа.
Помните: самостоятельное подключение без допуска и навыков запрещено и смертельно опасно.
Частые вопросы
Можно ли подключить электрокотёл 380 В к однофазной сети?
Нет, трёхфазный котёл требует трёх фаз. Попытка подключить его к одной фазе приведёт к неравномерной нагрузке и повреждению. Для однофазной сети выбирайте соответствующий котёл.
Какой автомат ставить на электрокотёл 6 кВт?
Для 6 кВт при 220 В рабочий ток около 27 А, поэтому обычно ставят автомат на 32 А и кабель 4–6 мм². Но точный выбор — по расчёту и проекту.
Нужно ли УЗО для электрокотла, если есть автомат?
Да, автомат защищает от перегрузки и короткого замыкания, но не от утечки тока. УЗО или дифавтомат обязательны для защиты человека.
