Отзыв: Симисторный регулятор мощности для паяльника Jetting — Неплохо.

Не секрет, что любой паяльник, включенный в сеть в перерывах между работой перегревается. При этом подгорает жало, покрываясь слоем окислов, и его приходится зачищать и подтачивать, заново залуживать, иначе припой к нему просто перестает прилипать. Если перерывы в работе большие, паяльник выключают. При небольших — приходится вновь ждать, пока он разогреется. Значительно удобнее пользоваться паяльниками, которые сами следят за температурой жала, не дают ему перегреваться, здесь можно привести грубую аналогию с терморегулятором утюга. Конечно, следит за температурой здесь сложная электронная схема с датчиком, вмонтированным непосредственно в жало паяльника или его нагревательный элемент. Таким образом, например, устроены паяльники входящие в состав паяльных станций. Но это, как правило, решение достаточно дорогое, да и не для всех мощностей можно найти в продаже такой паяльник.

Можно пойти другим путем: поставить простенький регулятор мощности, регулирующий поступающее напряжение и, как следствие, рассеиваемую мощность. Самое простое решение — поставить в разрыв одного провода полупроводниковый диод с переключателем, в одном из положений закорачивающий его. При этом в замкнутом положении, понятно, прибор будет рассеивать полную мощность, а в разомкнутом диод «срежет» половину амплитуды и мощность уменьшится, как за счет ее уменьшения, так и за счет уменьшения протекающего тока примерно в 4 раза. Понятно, что диод нужно выбирать по допуску напряжения и тока с запасом. Во время перерывов в работе просто переводим ручку переключателя. Паяльник остается горячим, но не перегревается. При пайке включаем на полную мощность, и он быстро готов к пайке.
Более удобны плавные регуляторы на симисторах. Такие регуляторы есть в продаже в магазинах Мастер- Кит в виде набора и в виде готового блока есть на сайте Aliexpress.

Можно, конечно, сделать такой и самому, схема несложная, но выгода будет сомнительна, стоит такой всего 120 рублей. Собрана схема на симисторе BT139 и динисторе DB3. Рассмотрим на упрощенной:

Верхняя пара контактов, 1 и 2 вход, нижняя, 3 и 4 выход (не критично, по сути прибор включен в сеть последовательно с нагрузкой).

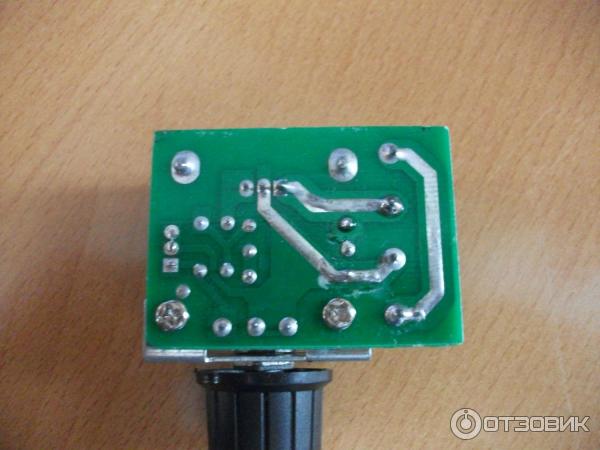

Динистор выполняет роль ключевого элемента. При достижении напряжения на конденсаторе порядка 30-40 вольт он пробивается, подавая напряжение на управляющий электрод симистора, (G), включая его. Расположение других электродов, (T1 и T2) у симистора некритичны, прибор неполярный, как и динистор. Время открытия будет зависеть от постоянной времени цепи R1, R2, C3. Размеры блочка 48 Х 60 мм, что позволит его без особого труда встроить, например, в переноску.

При этом характеристики у него неплохие: продавец заявляет максимально регулируемую мощность до 2 кВт. Если даже продавец привирает, как обычно, для большинства случаев этого будет достаточно.

По даташиту симистор BT139 «держит» ток до 10 А и напряжение в закрытом состоянии до 1000 вольт, если и могут возникнуть проблемы, то с радиатором, (перегрев на больших мощностях).
Кроме регулирования температуры жала паяльника, блок можно применить во многих других случаях, например, для регулировки освещения. Следует только помнить, что не все светодиодные лампы поддаются такой регулировке, (диммированию). Встроенный импульсный драйвер может работать некоректно. Лампы накаливания регулируются хорошо.
Блочок можно применить для регулировки частоты оборотов коллекторных двигателей, в частности электроинструмента, в котором изначально на заводе не встроен такой регулятор, (болгарки, лобзики, электропилы) — примерно от половины до полных оборотов. Из-за индуктивной нагрузки при меньших оборотах двигатель может работать неустойчиво, рывками. Конечно, при уменьшении числа оборотов снижается и крутящий момент. А вот для двигателей, чье число оборотов зависит не от напряжения, а от частоты питающей сети, (синхронные и асинхронные двигатели переменного тока), такой регулятор не применим.
При монтаже следует помнить, что все детали блока гальванически связаны с электросетью и прикосновение к любой приведет к поражению электрическим током. Монтировать его следует в изолированном пластиковом корпусе и не проверять при работе температуру радиатора симистора пальцем. Шучу.
У этой схемы, (не блока), есть недостатки. Во первых — это сильное искажение синусоиды на выходе, (на осциллограмме — срезанные верхушки синусоиды). Схема из-за очень большого коэффициента гармоник неприменима для регулировки напряжения в электронной аппаратуре. Расположенный рядом радиоприемник «трещит» из-за помех. Даже обычным вольтметром, рассчитанным на синусоиду, корректно померить напряжение на выходе не получится, он будет сильно врать. А так — хороший блочок. Разумеется, в рамках своего применения.
